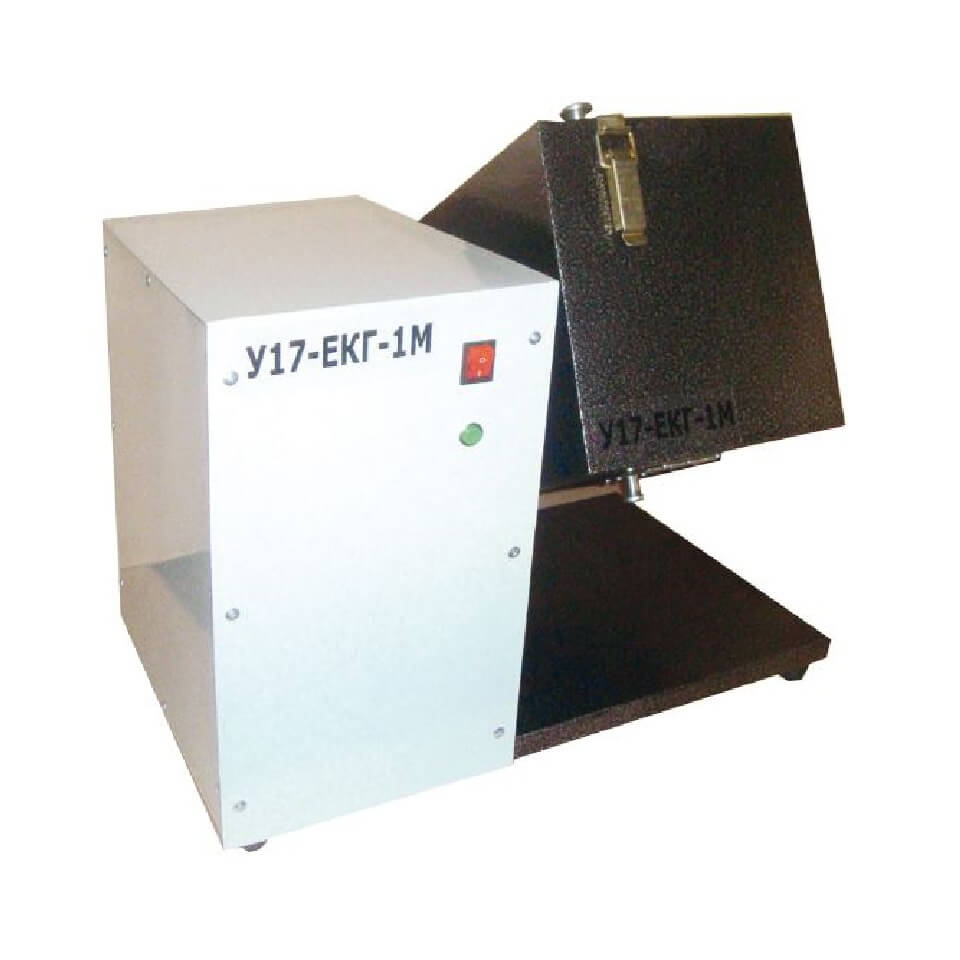

Установка У17-ЕКГ-1М для определения крошимости гранул комбикорма

Установка У17-ЕКГ-1М для определения крошимости гранул комбикорма

Предназначена для механического воздействия на пробы комбикорма при определении показателя крошимости гранулированных комбикормов и гранулированного комбикормового сырья по ГОСТ 28497-90 «Комбикорма, сырьё гранулированные. Методы определения крошимости.»

Установка применяется в лабораториях комбикормовых предприятий, оснащённых оборудованием для гранулирования.

Изготавливается в климатическом исполнении «УХЛ», категория размещения 4.2, ГОСТ 15150-69.

Установка состоит из:

• истирателя;
• станины;
• электропривода;
• реле времени;
• ограждения и поддона.

Истиратель представляет собой двухкамерную коробку, снабжённую рассекателями, которые воздействуют на пробу комбикорма при вращении. Двухкамерная коробка имеет два люка для загрузки и выгрузки пробы.

Принцип работы

Заключается в механическом воздействии рассекателя и стенок истирателя на пробы гранулированного комбикорма при вращении истирателя в течении определённого времени.

Проведение испытания:

1) Из приготовленной пробы выделяют три навески массой по 500 г каждая.

2) Их помещают в камеры истирателя установки, которые плотно закрывают специальными крышками.

3) Истиратель приводят во вращение нажатием кнопки «Пуск» на правом пульте управления.

4) Испытание продолжается 10 мин, после чего истиратель автоматически отключается.

5) Одну из камер истирателя открывают и содержимое высыпают на сито просеивателя.

6) По окончании просеивания гранулы ссыпают в специальный сборник, для чего ситовую рамку поворачивают с помощью рычага относительно своей оси на угол 17°. Крошка, прошедшая через сито, собирается в другом сборнике.

7) При повороте ситовой рамки на левой панели управления загорается сигнальная лампа. Ссыпав гранулы, рамку возвращают в исходное положение, при этом сигнальная лампа гаснет.

8) Сборник с просеянными гранулами выдвигают из корпуса лабораторной установки и взвешивают с погрешностью не более 0,1 г.

9) Затем сборник освобождают от гранул и по направляющим задвигают в корпус установки.

10) В такой же последовательности проводят операции с навесками двух других камер.
