Микроскоп Микромед 3 вар. ЛЮМ 2 LED (тринокулярный, люминесцентный), 32527

Микроскоп Микромед 3 вар. ЛЮМ 2 LED (тринокулярный, люминесцентный), 32527

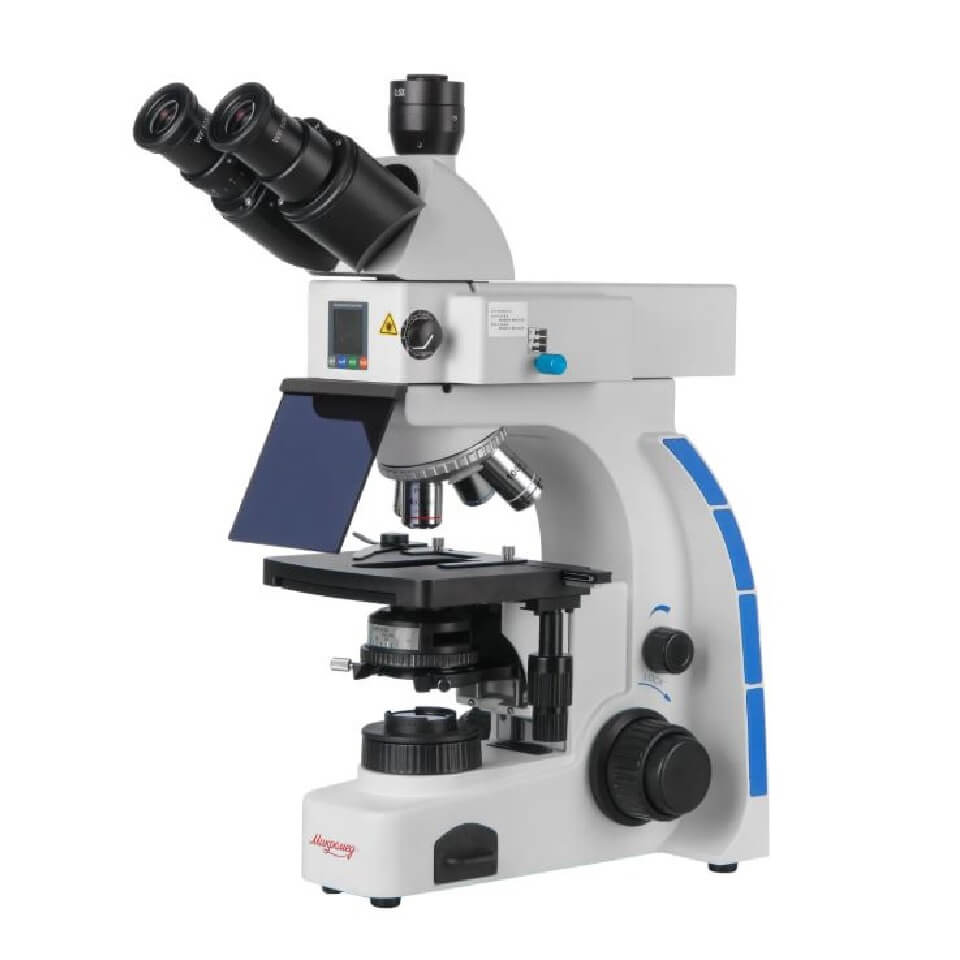

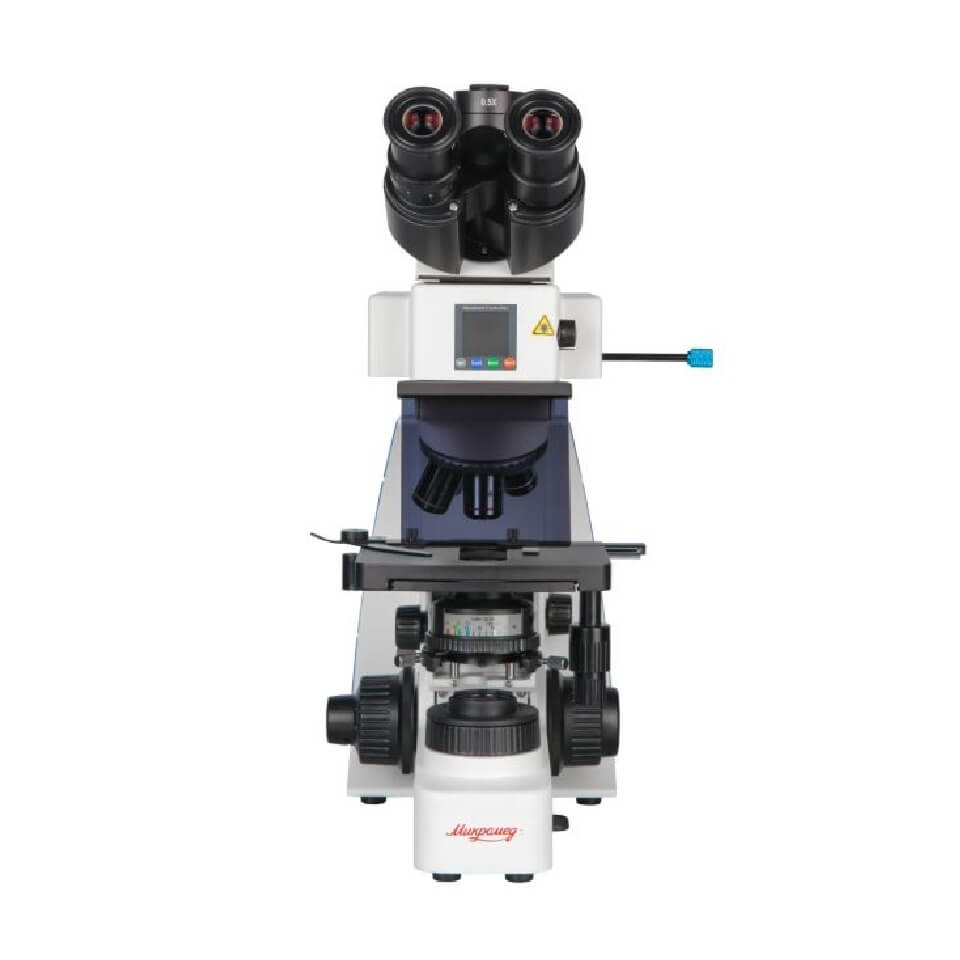

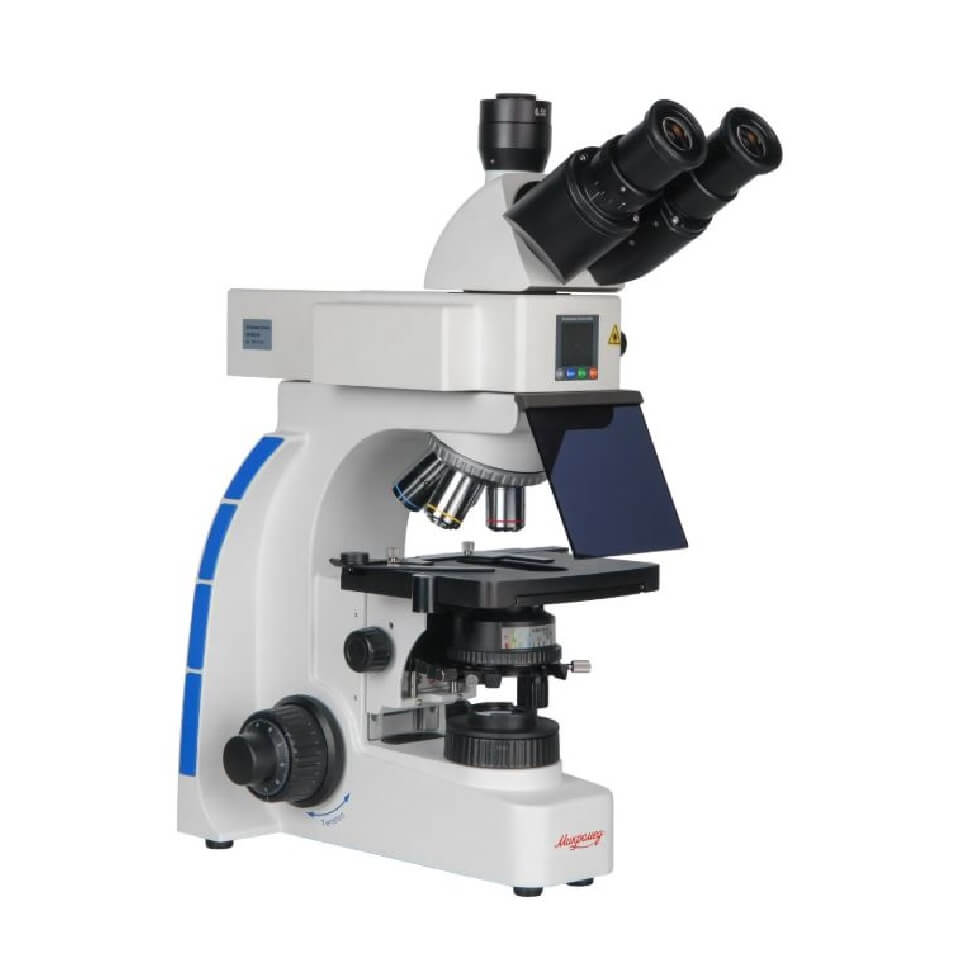

Прямой биологический микроскоп для исследований по методу светлого поля и в свете видимой люминесценции. Спектральные области B и G. Увеличение в базовой комплектации 40× – 1000×, с дополнительной оптикой 20× – 1600×. Композитный светодиод с ресурсом >30000 час. Осветитель проходящего света Кёлера на галогенной лампе. Тринокулярная визуальная насадка. Револьверное устройство на 5 объективов.

Микроскоп применяется для исследования объектов в обыкновенном свете и в свете собственной и вторичной видимой люминесценции. При использовании дополнительных устройств могут проводится исследования в поляризованном свете и методом фазового контраста. Это делает микроскоп универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной практике для проведения экспресс-диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарного и санитарно-эпидемиологического контроля и в криминалистике.

Оптическая схема микроскопа скорректирована на бесконечность и включает оптическую головку с объективами, окулярными тубусами и каналом визуализации и осветитель проходящего света по схеме Кёлера. В оптическую систему входит светодиодный модуль осветителя отражённого света с блоками люминесцентных фильтров.

Планахроматические объективы c коррекцией на бесконечность Plan 4×/0,10, Plan 10×/0,30, Plan 40×/0,70 и Plan 100×/1,25 OIL входят в базовый комплект микроскопа. По дополнительному заказу микроскоп может быть укомплектован объективами Plan 20×/0,45, Plan 60×/0,80 и флюоритовыми объективами Plan Fluor.

В объективах исправлена кривизна поля и сферическая аберрация, поэтому объективы создают плоское изображение с одинаково высокой резкостью по всему полю. Кроме того, в объективах исправлена кома, астигматизм и хроматические аберрации для двух длин волн. Высокая степень коррекции аберраций приближает разрешение объективов к теоретическому дифракционному пределу.

Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов. На все оптические детали микроскопа нанесено многослойное антирефлексное покрытие поверхностей. Антигрибковое покрытие оптики позволяет без ограничений использовать микроскоп в биологических лабораториях.

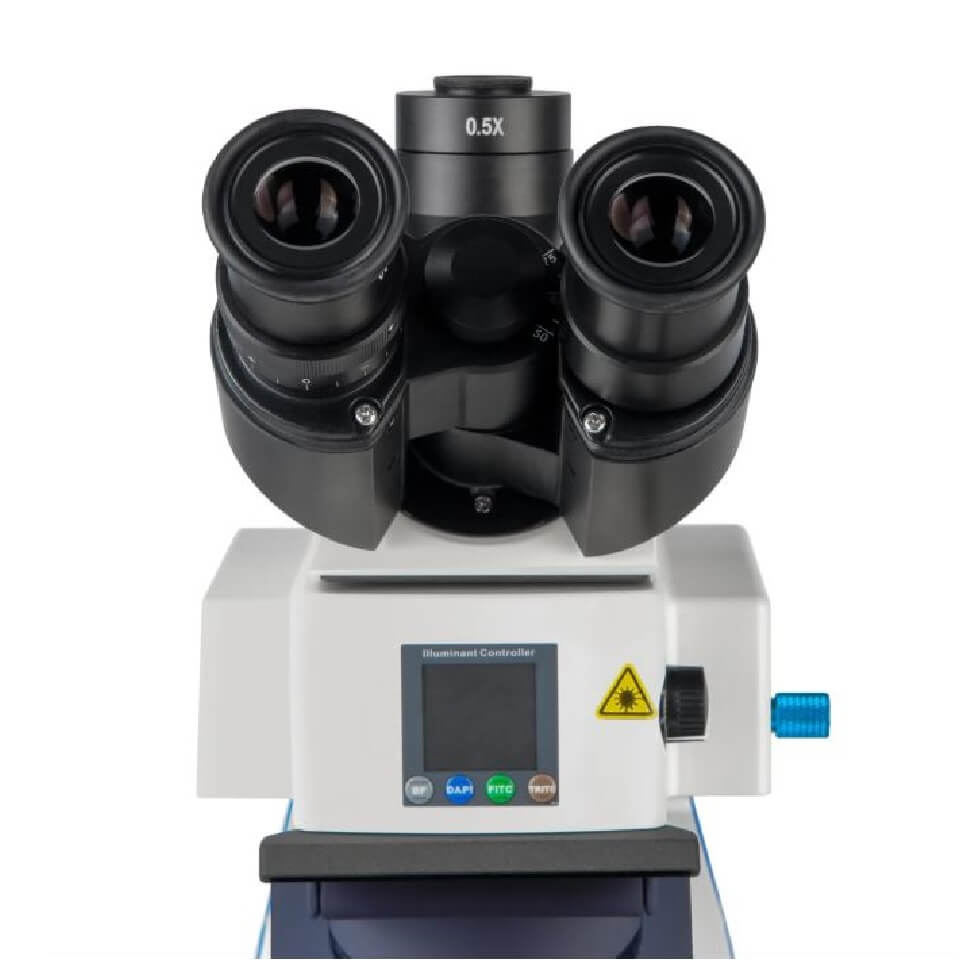

Тринокулярная визуальная насадка микроскопа снабжена окулярными тубусами с наклоном 30°. Эргономичный угол наклона способствует снижению нагрузки на шейный отдел позвоночника исследователя и способствует комфортной работе. Для компенсации аметропии левый окулярный тубус снабжён механизмом диоптрийной настройки в диапазоне ±5 дптр. Благодаря конструкции Зидентопфа насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм простым разворотом окулярных тубусов без потери точной фокусировки.

Окулярная камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount. Благодаря этому возможно выводить данные на внешнее устройство для их обработки и систематизации. Оптическая конструкция насадки с распределением света 20:80 позволяет проводить наблюдение через оптические окуляры с одновременным использованием цифрового канала без переключения светового потока. В базовом варианте микроскоп комплектуется адаптером с увеличением 0,5×, что позволяет использовать большинство цифровых окулярных камер с размером сенсора 1/2,5″- 1/3″.

Осветительная система Кёлера используется в осветителе проходящего света. Подобное освещение способствует получению высокого контраста изображения и позволяет максимально использовать разрешающую способность объективов. Осветитель позволяет эффективно реализовать яркость источника света, что важно для тринокулярной визуальной насадки с разделением светового потока.

Осветитель включает в себя коллектор с полевой диафрагмой и конденсор светлого поля с апертурной диафрагмой. В конденсоре предусмотрен слот для слайдеров тёмного поля и фазового контраста. В качестве источника проходящего света используется галогенная лампа 20 Вт на пониженное напряжение 6 В.

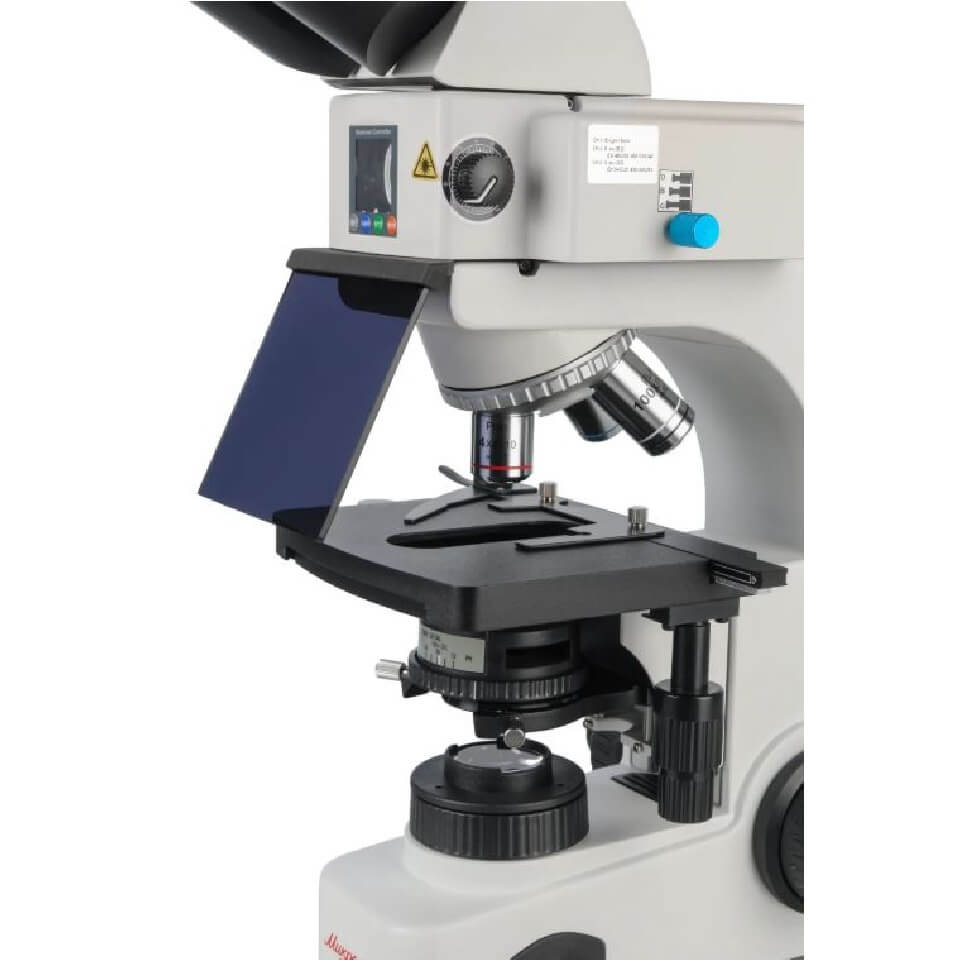

Исследования в свете видимой люминесценции проводятся в 2-х спектральных областях. Для исследований в состав микроскопа входит люминесцентный осветительный модуль с прямым освещением предмета через объектив. Модуль имеет два люминесцентных блока, каждый из которых включает дихроичное зеркало и светофильтры. Эти элементы с высокой точностью рассчитаны для синего и зелёного спектрального диапазона. Установка необходимого спектрального диапазона осуществляется регулятором с подвижным штоком. Регулятор имеет три положения – «0», «B» и «G», соответствующие свободному отверстию, синему и зелёному цвету возбуждения.

В качестве источника света применен мощный композитный светодиод, создающий концентрированный свет высокой интенсивности. Срок службы светодиода более 30 000 часов. В отличие от ртутных ламп, светодиод не требует предварительного прогрева для выхода на режим и в процессе работы нагревается незначительно. Встроенная система охлаждения с вентилятором эффективно уменьшают дрейф люминесценции.

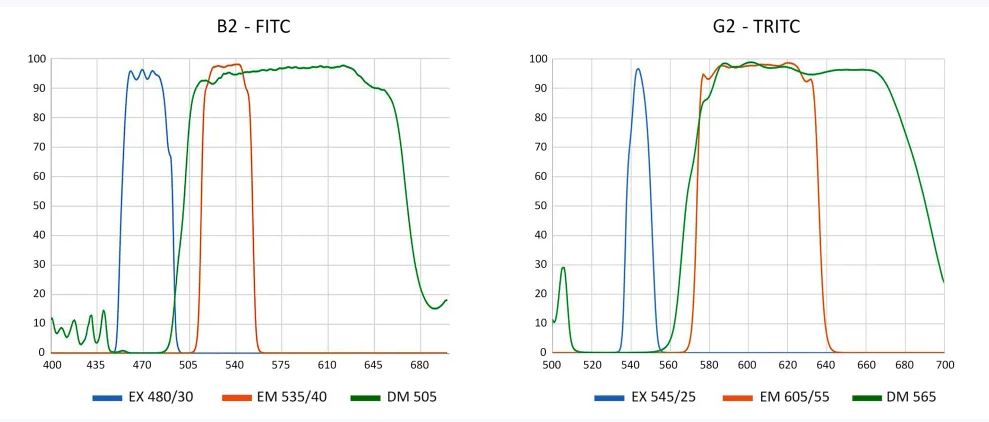

В науке и здравоохранении наиболее часто используются спектральные области B (B2) и G (G2), позволяющие исследовать препараты окрашенные распространёнными флюорохромами FITC и TRITC, что делает микроскоп востребованным практически во всех направлениях биологии, бактериологии и микробиологии. С его помощью возможно обнаружение туберкулёза, бешенства, чумы, инфаркта, может проводиться диагностика раковых заболеваний, определение белка в тканях и многое другое. Люминесцентные исследования могут проводиться не только при свете вторичной люминесценции, но и при свете собственной люминесценции объекта.

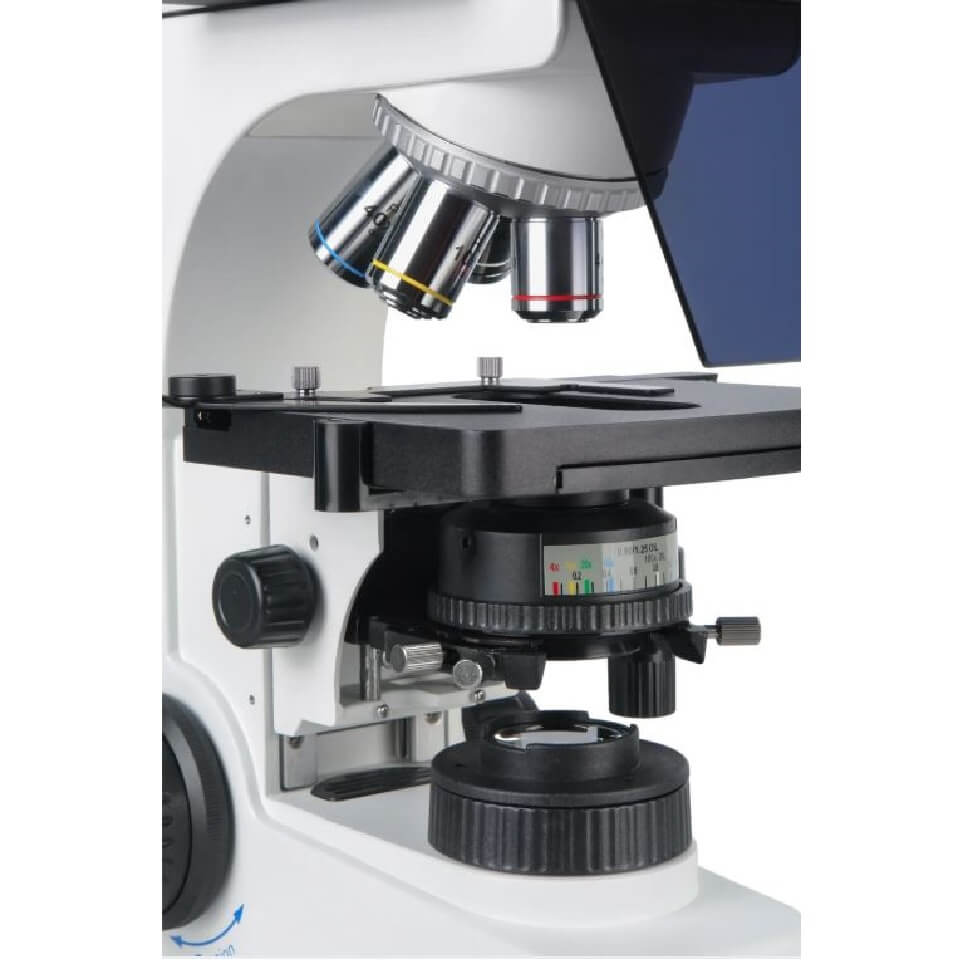

Фокусировка микроскопа осуществляется перемещением предметного столика по оси микроскопа. Механизм фокусировки расположен в штативе микроскопа и имеет коаксиальную конструкцию с рукоятками грубой и тонкой фокусировки, регулятором усилия хода и блокировкой хода. Диапазон перемещения предметного столика составляет 20 мм. Цена деления тонкой фокусировки – 1 мкм. В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.

Механический предметный столик имеет двухслойную конструкцию и размер 156 × 138 мм. Столик оснащён съёмным держателем препарата. Перемещение препарата по направлениям X и Y производится с помощью коаксиальных рукояток в диапазоне 76 – 54 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм. Для повышения точности позиционирования шкалы снабжены нониусами.

Полностью металлическая конструкция микроскопа обеспечивает надёжность, стабильность и точность настроек. Основание и штатив микроскопа изготовлены методом литья под давлением из алюминиевого сплава, на их поверхность нанесено покрытие с антистатическими и антигрибковыми свойствами.

Особенности

• Увеличение 40× – 1000×. С дополнительной оптикой 20× – 1600×.
• Оптическая система скорректирована на бесконечность.
• Биологические планахроматы профессионального уровня.
• Освещение Кёлера позволяет полностью реализовывать разрешающую способность.
• Синий и зелёный диапазон люминесценции с прямым освещением через объектив.
• Композитный светодиод высокой яркости с большим сроком службы и малым нагревом.
• Комфортный угол наклона окулярных тубусов 30°.
• Антигрибковое покрытие оптики для работы в биологических лабораториях.

Комплектация

• Штатив со встроенным в основание осветителем, револьверным устройством и механизмом фокусировки.
• Револьвер на 5 гнёзд для объективов (установлен).
• Насадка тринокулярная ICO Infinitive поворотная на 360° с наклоном тубусов 30°, деление 20:80.
• Столик прямоугольный механический 156 × 138 мм, перемещение препарата X-Y – 76 × 54 мм (установлен).
• Насадка люминесцентная c синим и зелёным оптическими блоками, светодиодным источником света и защитным УФ-экраном.
• Центрируемый конденсор Аббе светлого поля регулируемый по высоте, N.А.= 0,90/1,25 OIL со слотом для слайдеров (установлен).
• Объектив Plan 4×/0,10 ∞/0,17.
• Объектив Plan 10×/0,30 ∞/0,17.
• Объектив Plan 40×/0,70 ∞/0,17 (подпружиненный).
• Объектив Plan 100×/1,25 OIL ∞/0,17 (подпружиненный).
• Окуляр WF 10×/22 мм – 2 шт.
• Наглазники на окуляры – 2 шт.
• Адаптер С-mount 0,5×.
• Набор светофильтров Ø38 мм (голубой, зелёный, жёлтый, матовый).
• Лампа галогенная 20 Вт / 6 В, цоколь G4 (установлена).
• Ключ шестигранный 2 мм.
• Ключ шестигранный 2,5 мм.
• Ключ шестигранный 3 мм.
• Кабель питания.
• Адаптер сетевой 12 В / 2 А.
• Предохранитель запасной 5 А / 250 В – 2 шт.
• Предохранитель запасной 3,15 А / 250 В – 2 шт.
• Чехол пылезащитный.
• Руководство по эксплуатации.
