Дефлегматор

Дефлегматор

Пример обозначения: Дефлегматор – Рабочая длина, мм – Шлиф муфты – Шлиф керна

Лабораторное устройство, используемое для частичной конденсации многокомпонентного парового потока при фракционной перегонке, ректификации или дистилляции. Он позволяет разделять жидкости на фракции в зависимости от температуры их кипения, обогащая пар низкокипящими компонентами и возвращая высококипящие фракции обратно в систему.

Пары поднимаются вверх по дефлегматору, а конденсат (флегма) стекает вниз под действием силы тяжести. Таким образом, пар и конденсат движутся противотоком и контактируют друг с другом. В результате теплообмена и массообмена тяжёлые компоненты конденсируются и возвращаются в систему, а лёгкие фракции продолжают движение к конденсатору. Управляя уровнем охлаждения, можно влиять на скорость и степень разделения фракций.

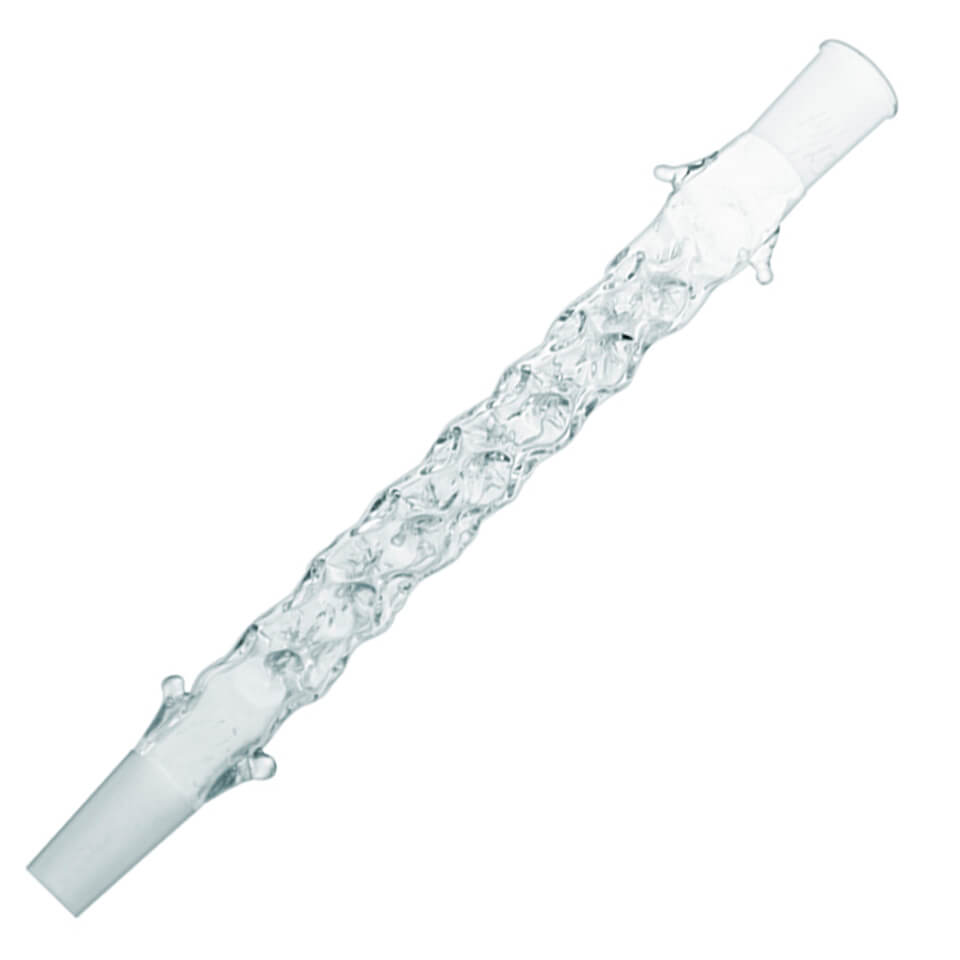

Представляет собой вертикальную трубку с различными элементами (в данном случае – это искривлённые стенки), увеличивающими площадь контакта пара с охлаждающими поверхностями.

Дефлегматоры изготавливают из химико-лабораторного стекла, которое устойчиво к высоким температурам, химическим воздействиям, резким перепадам температур и имеет низкий коэффициент теплового расширения.

Для подключения дефлегматора используются конические шлифы на муфте и керне и стеклянные крючки для закрепления пружинок, которые совместно обеспечивают герметичное соединение с другими элементами системы.
