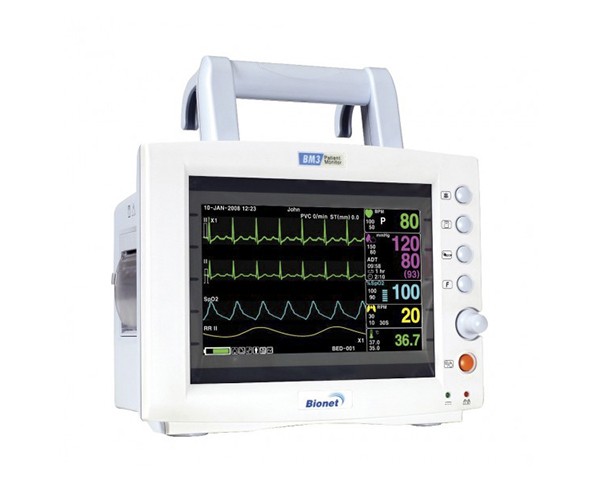

Имея в стандартной комплектации измерения параметров ЭКГ, SpO2, NIBP, Дыхания и Температуры, монитор BM3 отвечает всем вашим основным требованиям. Его уникальный цветной дисплей позволяет быстро и эффективно оценить все жизненно важные параметры. Независимо от способа применения (как прикроватный или переносной), монитор ВМ3 адаптирован к разностороннему и гибкому применению: возможность подключения по сети к централизованной станции мониторирования, транспортный вариант с подключением к бортовой сети постоянного тока, дистанционный сигнал тревоги.
Функциональный, компактный и эргономичный монитор ВМ3 предоставляет вам следующие возможности:
до 3-х кривых на экране монитора с высоким разрешением
Стандартная работа от аккумуляторных батарей
Анализ аритмии
Эргономичный дизайн, портативность и удобная ручка для крепления на кровати
Интуитивное меню с удобными клавишами управления
Наилучшее соотношение цена / возможности
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЭКГ
3 или 5 отведений (доп. опция), выбирается пользователем
Диапазон ЧСС: от 30 до 300 удар./мин
Точность измерений ЧСС: ±3 удар./мин
Ширина полосы частот: от 0.5 до 40 Гц
Скорость развёртки дисплея: 25 мм/сек
Размер ЭКГ (чувствительность): 0.5, 1, 2, 4 мВ/см
Обнаружение отсоединённого отведения с индикацией его на экране монитора
Кардиостимулятор: обнаружение изменения формы кривой с индикацией его на экране монитора, выбирается пользователем
Дифференциальное входное сопротивление: > 5 МОм
Коэффициент отклонения синфазного сигнала: > 90 dB при 50 или 60 Гц
Время восстановления артефакта дефибрилляции: < 8 сек
Анализ Аритмии: - VTAC/VFIB - VTAC - ASYSTOLIC
SpO2
Диапазон насыщения: от 40 до 100 %
Диапазон частоты пульса: от 30 до 300 удар./мин
Точность измерений: - от 70 до 100%: ± 2 знака - от 0 до 69 %: неопределена
Точность частоты пульса: ± 3 удар./мин
Дыхание
Диапазон: от 5 до 120 вдохов/мин
Точность измерений: ± 3 вдохов/мин
Скорость развёртки дисплея: 25 мм/сек
NIBP (Неинвазивное измерение давления)
Метод измерения: осцилляторный
Режимы измерения: - Ручной: одиночное измерение - Автоматический: автоматические интервалы через 1, 2, 3, 4, 5, 10,15,20,30 мин и 1, 2, 4, 8 часов - STAT: периодические измерения через каждые 5 минут
Индикация давления в манжете: от 30 до 300 мм Ртутного столба
Корректировка максимального давления накачки манжеты
Диапазон измерения давления: - Систолическое: от 60 до 250 мм Ртутного столба - Среднее артериальное давление: от 45 до 235 мм Ртутного столба - Диастолическое: от 40 до 220 мм Ртутного столба
Диапазон частоты пульса: - от 40 до 200 удар./мин
Точность измерения давления: ANSI/AAMI SP10-1992
Температура
Диапазон: от 15° до 45°C
Точность измерений: - от 25° до 45°C: ± 0.2°C - от 15° до 24°C: ± 0.3°C
Совместимость с температурными датчиками YSI Серии 400
ОБЩИЕ ПАРАМЕТРЫ
Экран дисплея
5.7" ЖК экран
Цветной монитор с высоким разрешением
Индикаторы
До 3-х кривых (ЭКГ, SpO2, Дыхание)
Категоризированная система индикации сигнала тревоги (3 приоритетных уровня)
Визуальный сигнал тревоги
Звуковой сигнал ЧСС
Состояние батареи
Светодиодный индикатор Включения питания
Интерфейсы
Входной разъём: от 10 до 16 Вольт(= U), 3 A max
Выход синхроимпульсов Дефибриллятора: - Уровень сигналов: от 0 до 5 В/импульс - Ширина импульса: 100 ± 10 мсек
Задержка от пика R-волны до начала импульса: 35 мсек (максимум)
Ток в цепи шунтирования: 15 мА
Минимально требуемая амплитуда R-волны: 0.5 Вольт
LAN (RS 232) - цифровой выход для передачи данных на компьютер
Вызов медсестры
Термопринтер (Опция)
До 3 каналов
Скорости: 25, 50 мм/сек
Ширина бумаги: 58 мм
Цифровые измерения
Память: на 24 часа работы
Интервал сохранения данных: 1 мин
Периодичность вывода данных на дисплей: 1, 5, 15, 30 мин и 1 час
Формат цифровых измерений: - 1 таблица для всех параметров - 6 полей в строке (время и 5 жизненно важных параметров)
Графические измерения
Интервал вывода данных на дисплей: - в процессе измерения давления (NIBP) - 15 мин, если отсутствует измерение давления (NIBP) - во время срабатывания сигнала тревоги
Периодичность вывода данных на дисплей: 30, 60, 90 мин, 3, 6, 12 часов
Корректируемый по вертикали масштаб выводимых кривых при графических измерениях
Источник питания
от 10 до 18 Вольт(= U)
2.5 A max
Батарея (стандартная поставка)
Внутренняя батарея
Индикатор состояния Батареи
Время работы: около 2.5 часов (при полностью заряженной батареи)
Условия эксплуатации
Температура эксплуотации: от 0° до 50°C
Температура хранения: от - 20° до 60°C
Влажность: от 5 до 95 % (при отсутствии конденсата)
Габариты / Вес
Размер: В x Ш x Г 250x238x163 м
Вес: 3.5 кг
Стандартные принадлежности
Кабель пациента с 3-мя отведениями
Одноразовые электроды (10)
3-х метровый шланг для подключения манжеты измерения давления к монитору
Манжета для взрослых (25 - 35 см)
2-х метровый кабель для подключения датчика SpO2 к монитору
Многоразовый датчик SpO2
Сетевой адаптер (18 Вольт(= U), 2.5 A)
Дополнительные принадлежности
Кабель пациента с 5-ю отведениями
Многоразовый датчик измерения температурныйтела
Встроенный термопринтер
Бумага для термопринтера
Устройство поддержки рулонной бумаги для прикроватного использования
(
