Фазово-контрастное устройство Микромед 3 U

Фазово-контрастное устройство Микромед 3 U.

Устройство для наблюдения методом фазового контраста ФКУ предназначено для исследования малоконтрастных объектов, не видимых в микроскопы при обычных условиях наблюдения. Устройство может применяться совместно с биологическими микроскопами Микромед 3 (U 2) и Микромед 3 (U 3).

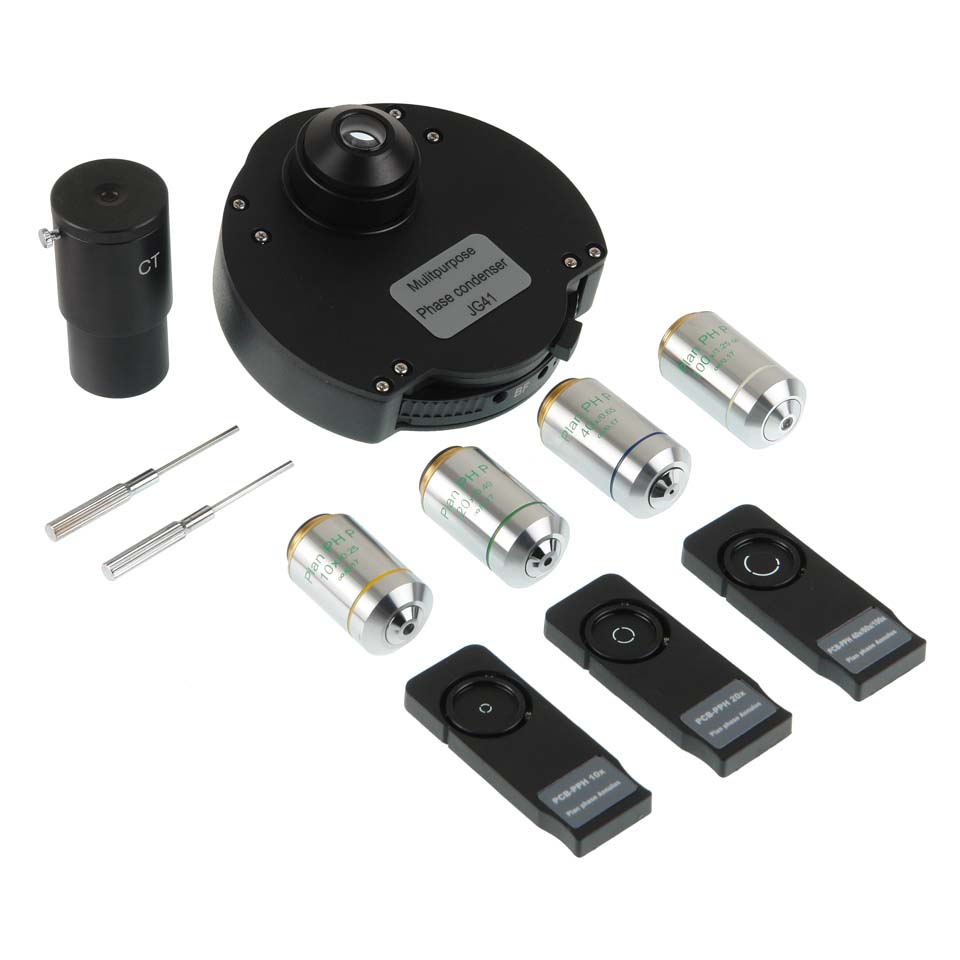

Основными частями устройства являются фазовый конденсор, фазовые объективы и вспомогательный микроскоп. Крепление фазового конденсора типа "ласточкин хвост". В комплект входят фазовые объективы-планахроматы. Объективы рассчитаны на длину тубуса "бесконечность" и толщину покровного стекла 0,17 мм.

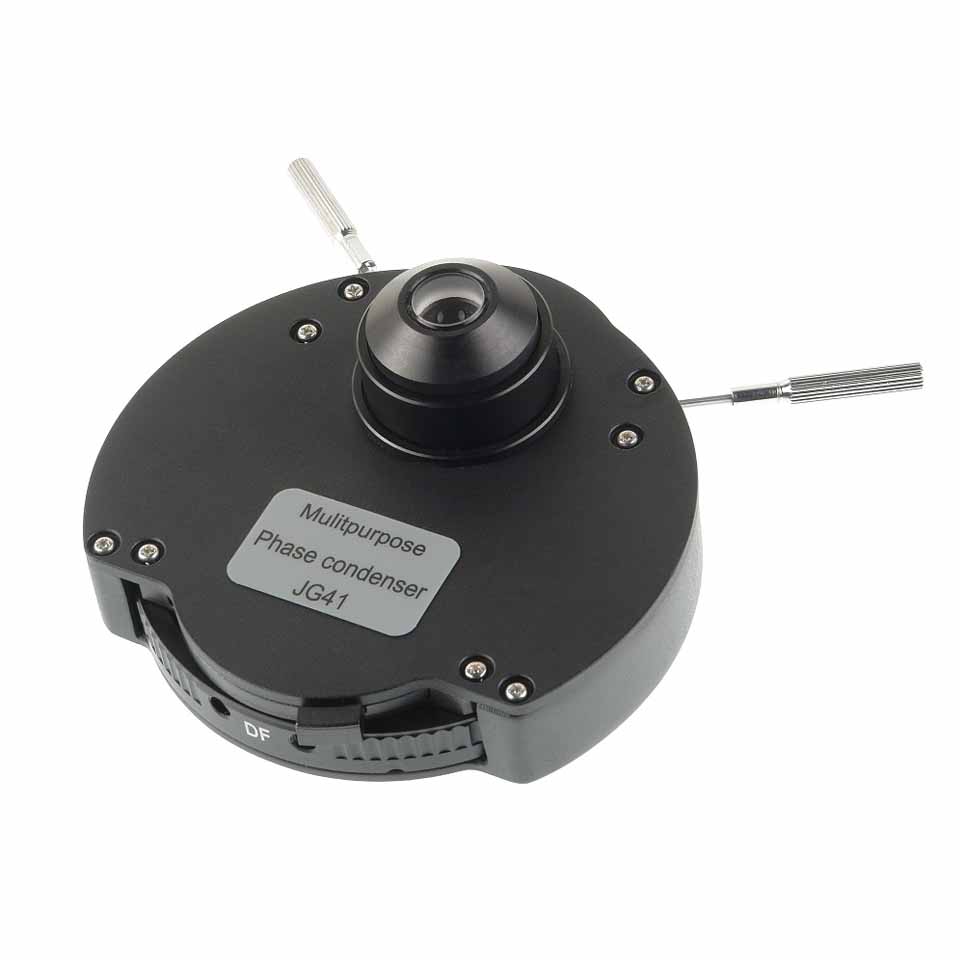

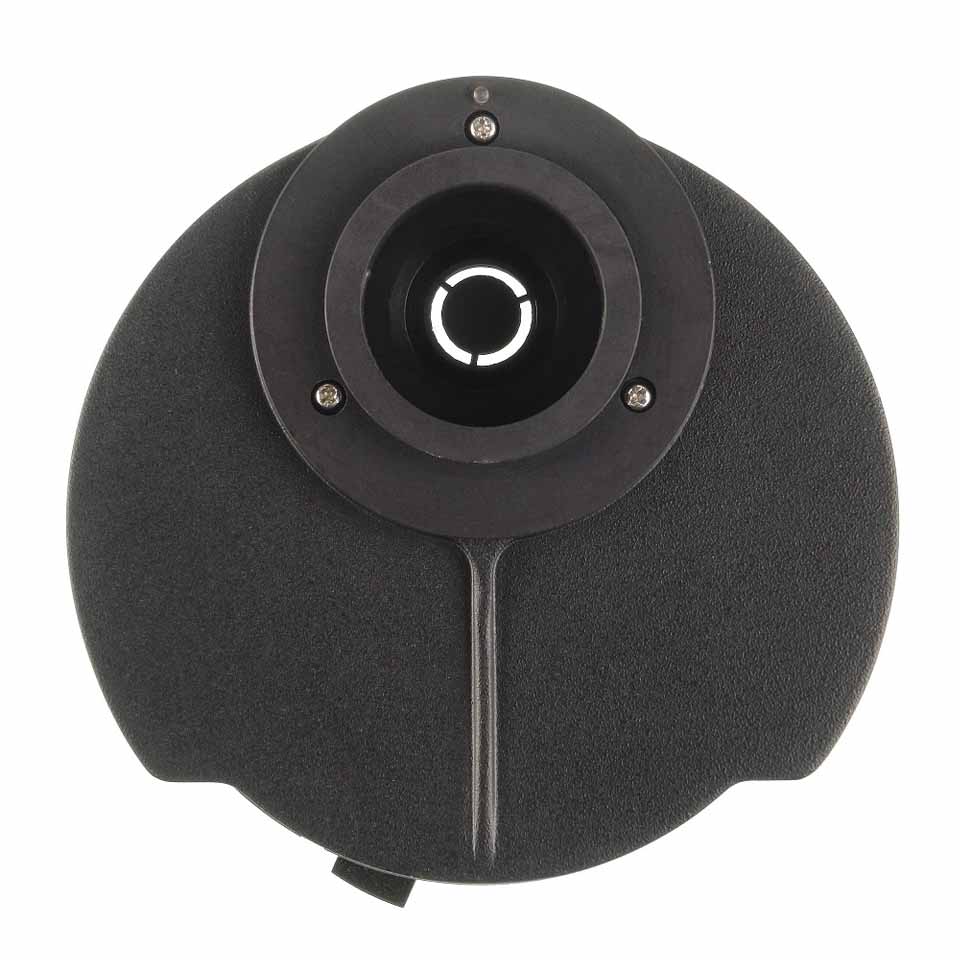

Принцип действия устройства основан на методе фазового контраста, позволяющем наблюдать неокрашенные малоконтрастные препараты. Конденсор может быть использован для наблюдения обычным способом; для этого под револьверным диском имеется ирисовая диафрагма, а в диске револьвера, кроме кольцевых диафрагм, имеется свободное отверстие для пропускания всего пучка света. Фазовый конденсор вставляется в кольцо кронштейна конденсора микроскопа вместо обычного светлопольного конденсора и зажимается винтом обычным способом. Смена кольцевых диафрагм, в зависимости от применяемого объектива, производится поворотом револьверного диска за накатанную часть до фиксации, причем в окне кожуха конденсора должна появиться цифра, соответствующая увеличению применяемого объектива или надпись «BF», соответствующая свободному отверстию для работы в светлом поле, или надпись "DF" для работы по методу темного поля. Вспомогательный микроскоп применяется при центрировке изображения кольцевой диафрагмы конденсора относительно фазового кольца объектива.
